Vridfjedre / torsionsfjedre - Rustfrit fjederstål

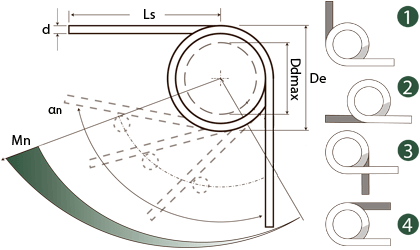

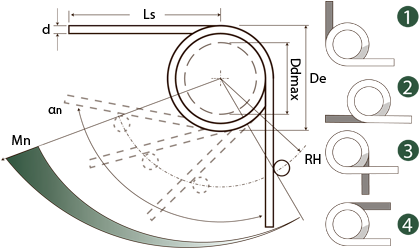

Teknisk tegning - Vridfjedre

Vi tilbyder vridfjedre i rustfri tråd med fire forskellige benstillinger.
Hvis en anden benstilling ønskes, kan vores serie i pianotråd måske hjælpe.

- Varenumre der ender på "R", er højreviklede.
- Varenumre der ender på "L", er venstreviklede.

Find de rette dimensioner ved at benytte sorteringssliderne. Hvis den rette størrelse eller kraft ikke lagerføres, kan vi specialfremstille den ønskede vridfjeder/torsionsfjeder i den ønskede mængde. Kontakt os hvis dette ønskes.

Se mængderabatter ved at klikke på kurven ud for den ønskede vare.
Hvis varene er på lager, er typisk levering inden for 24 timer ved bestilling før kl. 17:45 fra mandag - torsdag.
Fredag sender vi frem til kl. 15:45. Hvis ønsket varenummer kendes, er det muligt at indtaste dette øverst på siden for at komme direkte til varen.

Filtrering
Mulige filtre
d - Trådtykkelse (mm)
De - Udvendig diameter (mm)
Di - Indvendig diameter (mm)
n - Antal fjedrende vindinger (stk)
Ddmax - Max dorn (mm)
Benstilling
Mn - Max drejemoment (N mm)
RH - Kraftarm (mm)
Vikleretning
Ls1 - Benlængde (mm)
αn - Max Drejning (grader)

Varer 1-10 af 360

pr. side
Sorter faldende
d
Trådtykkelse (mm)
De
Udvendig diameter (mm)
Di
Indvendig diameter (mm)
Ddmax
Max dorn (mm)
n
Antal fjedrende vindinger (stk)
Ls1
Benlængde (mm)
αn
Max Drejning (grader)
Benstilling Mn
Max drejemoment (N mm)
RH
Kraftarm (mm)
Varenummer Teknisk tegning Sammenlign Læs mere 3D CAD Lager Se priser - Tilføj til kurv
0,30 2,77 2,17 1,70 5,00 9,50 180,00 2 5,31 4,75 T012-180-067R T012-180-067R -
0,36 3,15 2,43 1,60 2,25 12,70 90,00 1 7,91 6,35 T014-090-063L T014-090-063L -
0,36 3,15 2,43 1,60 8,75 12,70 270,00 3 7,91 6,35 T014-270-063R T014-270-063R -
0,36 3,38 2,66 1,98 5,00 12,70 180,00 2 7,91 6,35 T014-180-078L T014-180-078L -
0,36 4,93 4,21 2,77 3,00 19,10 180,00 2 7,91 9,52 T014-180-109L T014-180-109L -
0,36 5,18 4,46 3,18 6,50 19,10 360,00 4 7,91 9,52 T014-360-125L T014-360-125L -
0,38 2,79 2,03 1,57 2,25 12,70 90,00 1 10,51 6,35 T015-090-062R T015-090-062R -
0,38 2,79 2,03 1,57 2,25 12,70 90,00 1 10,51 6,35 T015-090-062L T015-090-062L -
0,38 3,15 2,39 1,98 8,75 12,70 270,00 3 10,51 6,35 T015-270-078R T015-270-078R -
0,38 3,15 2,39 1,98 8,75 12,70 270,00 3 10,51 6,35 T015-270-078L T015-270-078L -
  1. T012-180-067R
    På lager: 0
    d - Trådtykkelse (mm) 0,30
    De - Udvendig diameter (mm) 2,77
    Di - Indvendig diameter (mm) 2,17
    Ddmax - Max dorn (mm) 1,70
    n - Antal fjedrende vindinger (stk) 5,00
    Ls1 - Benlængde (mm) 9,50
    αn - Max Drejning (grader) 180,00
    Benstilling 2
    Mn - Max drejemoment (N mm) 5,31
    RH - Kraftarm (mm) 4,75
  2. T014-090-063L
    På lager: 57
    d - Trådtykkelse (mm) 0,36
    De - Udvendig diameter (mm) 3,15
    Di - Indvendig diameter (mm) 2,43
    Ddmax - Max dorn (mm) 1,60
    n - Antal fjedrende vindinger (stk) 2,25
    Ls1 - Benlængde (mm) 12,70
    αn - Max Drejning (grader) 90,00
    Benstilling 1
    Mn - Max drejemoment (N mm) 7,91
    RH - Kraftarm (mm) 6,35
  3. T014-270-063R
    På lager: 190
    d - Trådtykkelse (mm) 0,36
    De - Udvendig diameter (mm) 3,15
    Di - Indvendig diameter (mm) 2,43
    Ddmax - Max dorn (mm) 1,60
    n - Antal fjedrende vindinger (stk) 8,75
    Ls1 - Benlængde (mm) 12,70
    αn - Max Drejning (grader) 270,00
    Benstilling 3
    Mn - Max drejemoment (N mm) 7,91
    RH - Kraftarm (mm) 6,35
  4. T014-180-078L
    På lager: 68
    d - Trådtykkelse (mm) 0,36
    De - Udvendig diameter (mm) 3,38
    Di - Indvendig diameter (mm) 2,66
    Ddmax - Max dorn (mm) 1,98
    n - Antal fjedrende vindinger (stk) 5,00
    Ls1 - Benlængde (mm) 12,70
    αn - Max Drejning (grader) 180,00
    Benstilling 2
    Mn - Max drejemoment (N mm) 7,91
    RH - Kraftarm (mm) 6,35
  5. T014-180-109L
    På lager: 149
    d - Trådtykkelse (mm) 0,36
    De - Udvendig diameter (mm) 4,93
    Di - Indvendig diameter (mm) 4,21
    Ddmax - Max dorn (mm) 2,77
    n - Antal fjedrende vindinger (stk) 3,00
    Ls1 - Benlængde (mm) 19,10
    αn - Max Drejning (grader) 180,00
    Benstilling 2
    Mn - Max drejemoment (N mm) 7,91
    RH - Kraftarm (mm) 9,52
  6. T014-360-125L
    På lager: 166
    d - Trådtykkelse (mm) 0,36
    De - Udvendig diameter (mm) 5,18
    Di - Indvendig diameter (mm) 4,46
    Ddmax - Max dorn (mm) 3,18
    n - Antal fjedrende vindinger (stk) 6,50
    Ls1 - Benlængde (mm) 19,10
    αn - Max Drejning (grader) 360,00
    Benstilling 4
    Mn - Max drejemoment (N mm) 7,91
    RH - Kraftarm (mm) 9,52
  7. T015-090-062R
    På lager: 132
    d - Trådtykkelse (mm) 0,38
    De - Udvendig diameter (mm) 2,79
    Di - Indvendig diameter (mm) 2,03
    Ddmax - Max dorn (mm) 1,57
    n - Antal fjedrende vindinger (stk) 2,25
    Ls1 - Benlængde (mm) 12,70
    αn - Max Drejning (grader) 90,00
    Benstilling 1
    Mn - Max drejemoment (N mm) 10,51
    RH - Kraftarm (mm) 6,35
  8. T015-090-062L
    På lager: 118
    d - Trådtykkelse (mm) 0,38
    De - Udvendig diameter (mm) 2,79
    Di - Indvendig diameter (mm) 2,03
    Ddmax - Max dorn (mm) 1,57
    n - Antal fjedrende vindinger (stk) 2,25
    Ls1 - Benlængde (mm) 12,70
    αn - Max Drejning (grader) 90,00
    Benstilling 1
    Mn - Max drejemoment (N mm) 10,51
    RH - Kraftarm (mm) 6,35
  9. T015-270-078R
    På lager: 127
    d - Trådtykkelse (mm) 0,38
    De - Udvendig diameter (mm) 3,15
    Di - Indvendig diameter (mm) 2,39
    Ddmax - Max dorn (mm) 1,98
    n - Antal fjedrende vindinger (stk) 8,75
    Ls1 - Benlængde (mm) 12,70
    αn - Max Drejning (grader) 270,00
    Benstilling 3
    Mn - Max drejemoment (N mm) 10,51
    RH - Kraftarm (mm) 6,35
  10. T015-270-078L
    På lager: 117
    d - Trådtykkelse (mm) 0,38
    De - Udvendig diameter (mm) 3,15
    Di - Indvendig diameter (mm) 2,39
    Ddmax - Max dorn (mm) 1,98
    n - Antal fjedrende vindinger (stk) 8,75
    Ls1 - Benlængde (mm) 12,70
    αn - Max Drejning (grader) 270,00
    Benstilling 3
    Mn - Max drejemoment (N mm) 10,51
    RH - Kraftarm (mm) 6,35

Varer 1-10 af 360

pr. side
Sorter faldende
Materiale

DIN 17224 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Arbejdstemperaturer mellem -200 ºC og +250 ºC

Tolerancer

Tolerancer på moment +/- 10%
Tolerancer på udvendig diameter (De) +/- 5%

Vikleretning

Varenumre der ender på "R", er højreviklede
Varenumre der ender på "L", er venstreviklede

Vridfjedre - vikleretning
