Vridfjedre / Torsionsfjedre i pianotråd

Vridfjedre i pianotråd

Ved bestilling før 16:00 fra mandag-torsdag og fredag frem til kl. 14:30, sender vi varerne samme dag og levering forventes dagen efter, såfremt vridfjedre i pianotråd er på lager. Bestillinger lavet om fredagen, forventes leveret den efterfølgende mandag.

Se mængderabatter og priser ved at klikke på kurven ud for den ønskede vare.

Med sorteringssliderne nedenfor navigerer du nemt og hurtigt.. Se vores store udvalg af vridfjedre i pianotråd.

Hvad er en Vridfjeder?


Torsionsfjedre anvendes til at yde et drejningsmoment eller ophobe rotationsenergi i en konstruktion. En torsionsfjeder monteres typisk på en aksel. Akslen er dimensioneret så der lige er tilpas luft mellem aksel og indvendig side af fjederkroppen. Der må ikke være for meget eller for lidt luft imellem akslen og fjederkroppen. Hvis der er for meget luft kan fjederkroppen kollapse, og hvis der er for lidt luft kan fjederkroppen låse på akslen ved belastning.

Fjederen skal altid belastes i retningen så fjederkroppen "lukkes". Der kan vælges højre eller venstreviklet fjedre således at de kan sidde parvis på en aksel.

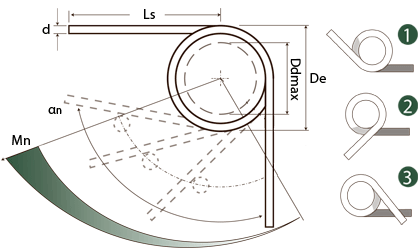

Forskellige benstillinger


Vi tilbyder vridfjedre i pianotråd med tre forskellige benstillinger. Hvis en anden benstilling ønskes, kan vores serie i rustfri stål måske hjælpe. Læs mere her.

Vikleretning


Varenumre der ender på "R", er højreviklede.
Varenumre der ender på "L", er venstreviklede.

Filtrering
Mulige filtre
d - Trådtykkelse (mm)
De - Udvendig diameter (mm)
Di - Indvendig diameter (mm)
Ddmax - Max dorn (mm)
n - Antal fjedrende vindinger (stk)
Ls1 - Benlængde (mm)
αn - Max Drejning (grader)
Benstilling
Mn - Max drejemoment (N mm)

Varer 1-10 af 144

Sorter faldende
Se priser - Tilføj til kurv Materiale d
Trådtykkelse (mm)
De
Udvendig diameter (mm)
Di
Indvendig diameter (mm)
Ddmax
Max dorn (mm)
n
Antal fjedrende vindinger (stk)
Ls1
Benlængde (mm)
αn
Max Drejning (grader)
Mn
Max drejemoment (N mm)
Varenummer Lager Teknisk tegning Læs mere 3D CAD
Pianotråd 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125L T016-210-125L
Pianotråd 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125R T016-210-125R
Pianotråd 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125L T016-300-125L
Pianotråd 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125R T016-300-125R
Pianotråd 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125L T016-120-125L
Pianotråd 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125R T016-120-125R
Pianotråd 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187L T020-300-187L
Pianotråd 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187R T020-300-187R
Pianotråd 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187L T020-210-187L
Pianotråd 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187R T020-210-187R
  1. T016-210-125L
    På lager: 554
    Materiale Pianotråd
    d - Trådtykkelse (mm) 0,41
    De - Udvendig diameter (mm) 4,78
    Di - Indvendig diameter (mm) 3,96
    Ddmax - Max dorn (mm) 3,18
    n - Antal fjedrende vindinger (stk) 5,92
    Ls1 - Benlængde (mm) 19,10
    αn - Max Drejning (grader) 210,00
    Mn - Max drejemoment (N mm) 12,00
  2. T016-210-125R
    På lager: 1.237
    Materiale Pianotråd
    d - Trådtykkelse (mm) 0,41
    De - Udvendig diameter (mm) 4,78
    Di - Indvendig diameter (mm) 3,96
    Ddmax - Max dorn (mm) 3,18
    n - Antal fjedrende vindinger (stk) 5,92
    Ls1 - Benlængde (mm) 19,10
    αn - Max Drejning (grader) 210,00
    Mn - Max drejemoment (N mm) 12,00
  3. T016-300-125L
    På lager: 1.135
    Materiale Pianotråd
    d - Trådtykkelse (mm) 0,41
    De - Udvendig diameter (mm) 4,78
    Di - Indvendig diameter (mm) 3,96
    Ddmax - Max dorn (mm) 3,18
    n - Antal fjedrende vindinger (stk) 8,67
    Ls1 - Benlængde (mm) 19,10
    αn - Max Drejning (grader) 300,00
    Mn - Max drejemoment (N mm) 12,00
  4. T016-300-125R
    På lager: 511
    Materiale Pianotråd
    d - Trådtykkelse (mm) 0,41
    De - Udvendig diameter (mm) 4,78
    Di - Indvendig diameter (mm) 3,96
    Ddmax - Max dorn (mm) 3,18
    n - Antal fjedrende vindinger (stk) 8,67
    Ls1 - Benlængde (mm) 19,10
    αn - Max Drejning (grader) 300,00
    Mn - Max drejemoment (N mm) 12,00
  5. T016-120-125L
    På lager: 651
    Materiale Pianotråd
    d - Trådtykkelse (mm) 0,41
    De - Udvendig diameter (mm) 4,83
    Di - Indvendig diameter (mm) 4,01
    Ddmax - Max dorn (mm) 3,18
    n - Antal fjedrende vindinger (stk) 3,17
    Ls1 - Benlængde (mm) 19,10
    αn - Max Drejning (grader) 120,00
    Mn - Max drejemoment (N mm) 12,00
  6. T016-120-125R
    På lager: 500
    Materiale Pianotråd
    d - Trådtykkelse (mm) 0,41
    De - Udvendig diameter (mm) 4,83
    Di - Indvendig diameter (mm) 4,01
    Ddmax - Max dorn (mm) 3,18
    n - Antal fjedrende vindinger (stk) 3,17
    Ls1 - Benlængde (mm) 19,10
    αn - Max Drejning (grader) 120,00
    Mn - Max drejemoment (N mm) 12,00
  7. T020-300-187L
    På lager: 1.071
    Materiale Pianotråd
    d - Trådtykkelse (mm) 0,51
    De - Udvendig diameter (mm) 6,93
    Di - Indvendig diameter (mm) 5,91
    Ddmax - Max dorn (mm) 4,75
    n - Antal fjedrende vindinger (stk) 8,67
    Ls1 - Benlængde (mm) 25,40
    αn - Max Drejning (grader) 300,00
    Mn - Max drejemoment (N mm) 20,00
  8. T020-300-187R
    På lager: 998
    Materiale Pianotråd
    d - Trådtykkelse (mm) 0,51
    De - Udvendig diameter (mm) 6,93
    Di - Indvendig diameter (mm) 5,91
    Ddmax - Max dorn (mm) 4,75
    n - Antal fjedrende vindinger (stk) 8,67
    Ls1 - Benlængde (mm) 25,40
    αn - Max Drejning (grader) 300,00
    Mn - Max drejemoment (N mm) 20,00
  9. T020-210-187L
    På lager: 541
    Materiale Pianotråd
    d - Trådtykkelse (mm) 0,51
    De - Udvendig diameter (mm) 6,96
    Di - Indvendig diameter (mm) 5,94
    Ddmax - Max dorn (mm) 4,75
    n - Antal fjedrende vindinger (stk) 5,92
    Ls1 - Benlængde (mm) 25,40
    αn - Max Drejning (grader) 210,00
    Mn - Max drejemoment (N mm) 20,00
  10. T020-210-187R
    På lager: 536
    Materiale Pianotråd
    d - Trådtykkelse (mm) 0,51
    De - Udvendig diameter (mm) 6,96
    Di - Indvendig diameter (mm) 5,94
    Ddmax - Max dorn (mm) 4,75
    n - Antal fjedrende vindinger (stk) 5,92
    Ls1 - Benlængde (mm) 25,40
    αn - Max Drejning (grader) 210,00
    Mn - Max drejemoment (N mm) 20,00
pr. side

DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbejdstemperaturer mellem -30 ºC og +120 ºC

Tolerancer på moment: +/- 10 %
Tolerancer på udvendig diameter (De): +/- 5 %

Ønsker du datablad i pdf eller 3d-cad tegning af fjeder i .step, .iges eller .sat format, kan de hentes gratis ved at trykke på 3d-cad symbolet ud for varenummer i tabellen.

Varenumre der ender på "R", er højreviklede.
Varenumre der ender på "L", er venstreviklede.

Vridfjedre i pianotråd - Vikleretning

Levetiden på en fjeder er generelt meget svært at definere. Utrolig mange parametre spiller ind, og det er derfor umuligt at definere en levetid.

Parametre der har stor indflydelse på levetid er bl.a.: Montering, monteringsmåde, antal bevægelser, vibrationer, chok påvirkninger, vrid, vandringslængde, Ikke-aksial vandring, temperatur, slid mod andre flader, anvendelsesmiljø, evt. rengøringsmidler, sideværdspåvirkninger, osv.

Belastes fjederen maksimalt eller udover det maksimale, vil den have kort levetid og kan få varige deformationer. >
