Trykfjedre i pianotråd, elgalvaniseret tråd og rustfri tråd

Teknisk tegning - Trykfjedre i pianotråd, elgalvaniseret tråd og rustfri tråd

Ved bestilling før 17:30 fra mandag-torsdag og fredag frem til kl. 15:45, sender vi varerne samme dag og levering forventes dagen efter. Bestillinger lavet om fredagen, forventes leveret den efterfølgende mandag. Dette gælder for alle lagerførte trykfjedre.

Se mængderabatter og priser ved at klikke på kurven ud for den ønskede vare.

For nemt og hurtigt at kunne finde frem til den ønskede fjeder, kan du anvende sorteringssliderne.

Selvom vi har Danmark største udvalg af standard trykfjedre, med over 500.000 lagerførte trykfjedre i mere end 5.000 forskellige størrelser, har vi gjort det nemt at finde frem til den rette trykfjeder og præcis den mængde du har behov for.

Vi har alt fra små trykfjedre brugt i finmekanik til store trykfjedre for industrien. Udvalget af standard trykfjedre dækker længder fra 2,00 mm til 1080,00 mm. Udvalget er produceret efter gældende DIN-normer i den højeste kvalitet i Europa og Amerika.

Hvad er en trykfjeder?


En trykfjeder benyttes i en lang række produkter, hvor der er brug for trykkraft. Det kan f.eks. være i alt fra høreapparater over kuglepenne og græsslåmaskiner til industrimaskiner samt meget andet.

Trykfjedre er dybest set en komponent, der kan akkumulere kraft og arbejde på optimale niveauer i meget lang tid, forudsat at den bruges og dimensioneres korrekt. Kraften akkumuleres gennem fjederen, der komprimeres, og kraften frigøres igen, når fjederen får lov til at vende tilbage til sin oprindelige længde.

Pianotråd: tørt miljø


Anbefalet anvendelse af fjedre i pianotråd er i tørt miljø. Materialet yder ingen rustbeskyttelse. Styrken på fjedre i pianotråd er ca. 10% stærkere end fjedre i rustfri tråd.

Elgalvaniserede trykfjedre er fremstillet af pianotråd, som derefter er elektrogalvaniseret. Dermed får trykfjedrene en flot blank overflade. Elgalvaniseringen giver kun moderat korrosionsbestandighed, men benyttes fjederen i fugtigt miljø, vil levetiden være forlænget i forhold til samme fjeder i pianotråd uden overfladebehandling.

Rustri tråd: fugtigt miljø


Til fugtigt miljø anbefaler vi fjedre i rustfri tråd. Styrken på rustfri fjedre er ca. 10% svagere end på fjedre i pianotråd.

Skal du bruge fjedre der udsættes for kraftige kemikalier eller saltvand, anbefaler vi fjedre i en bestemt type rustfri tråd ( AISI 316). Disse har vi ikke på lager, men kan specialproducere dem efter ønske. Kontakt os for yderligere information.

Fjedre til afklipning og test


Er du i tvivl om hvilken længde/vandring du skal bruge, har vi fjedre i længder af 300, 500 og 1000 mm, som er produceret med det formål, at de kan klippes til i længden og benyttes til prototyper og tests. Sortér på længderne via slider herunder.

Til fugtigt miljø anbefaler vi fjedre i rustfri tråd. Styrken på rustfri fjedre er ca. 10% svagere end på fjedre i pianotråd.

Rustfri 302

Anbefalet anvendelse af fjedre i pianotråd er i tørt miljø. Materialet yder ingen rustbeskyttelse. Styrken på fjedre i pianotråd er ca. 10% stærkere end fjedre i rustfri tråd.

Pianotråd

Elgalvaniserede trykfjedre er fremstillet af pianotråd, som derefter er elektrogalvaniseret. Elgalvaniseringen giver kun moderat korrosionsbestandighed

Galvaniseret

Filtrering
Mulige filtre
d - Trådtykkelse (mm)
De - Udvendig diameter (mm)
Di - Indvendig diameter (mm)
L0 - Fri længde (mm)
Ln - Maks. belastet længde (mm)
Sn - Maksimum vandring (mm)
Fn - Maksimum kraft ved Ln (N)
R - Fjederkonstant (N/mm)
Materiale

Varer 1-10 af 5404

pr. side
Sorter faldende
Se priser - Tilføj til kurv Materiale d
Trådtykkelse (mm)
De
Udvendig diameter (mm)
Di
Indvendig diameter (mm)
L0
Fri længde (mm)
Ln
Maks. belastet længde (mm)
Sn
Maksimum vandring (mm)
Fn
Maksimum kraft ved Ln (N)
R
Fjederkonstant (N/mm)
Varenummer Lager Teknisk tegning Læs mere 3D CAD
Rustfri 302 0.15 1.45 1.15 3.05 1.55 1.50 0.85 0.55 C00570060120S C00570060120S
Pianotråd 0.15 1.45 1.15 3.05 1.55 1.50 1.02 0.67 C00570060120M C00570060120M
Rustfri 302 0.15 1.45 1.15 4.83 2.29 2.54 0.85 0.32 C00570060190S C00570060190S
Pianotråd 0.15 1.45 1.15 4.83 2.29 2.54 1.02 0.39 C00570060190M C00570060190M
Rustfri 302 0.15 1.45 1.15 6.35 2.90 3.45 0.85 0.23 C00570060250S C00570060250S
Pianotråd 0.15 1.45 1.15 6.35 2.90 3.45 1.02 0.28 C00570060250M C00570060250M
Rustfri 302 0.15 1.45 1.15 7.87 3.51 4.36 0.85 0.19 C00570060310S C00570060310S
Pianotråd 0.15 1.45 1.15 7.87 3.51 4.36 1.02 0.23 C00570060310M C00570060310M
Rustfri 302 0.15 1.45 1.15 9.65 4.24 5.41 0.85 0.16 C00570060380S C00570060380S
Pianotråd 0.15 1.45 1.15 9.65 4.24 5.41 1.02 0.19 C00570060380M C00570060380M

Varer 1-10 af 5404

pr. side
Sorter faldende
Materiale
Pianotråd

Tråden er certificeret efter DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbejdstemperaturer mellem -30 ºC og +120 ºC
Anbefalet anvendelse er i tørt miljø.

Rustfri tråd

Tråden er certificeret efter DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 - EN Norm 10270-3
Arbejdstemperaturer mellem -200 ºC og +250 ºC
Kan anvendes i et tørt samt et fugtigt og vådt miljø.
Ønskes trykfjederen i AISI 316, kan den laves efter opgave.

Galvaniseret tråd

Tråden er certificeret efter DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbejdstemperaturer mellem -30 ºC og +120 ºC
De galvaniserede trykfjedre er fremstillet i pianotråd, der er elektrogalvaniseret. Elektrogalvaniseringen betyder, at trykfjederen får en blank og mere korrosionsbestandig overflade.
Anbefalet anvendelse er i tørt miljø.

Tolerancer

Serie A og C: (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
DIN 2098 definerer fjederens dimensioner ud fra trådtykkelse.

DIN 2095 definerer kraften som den bestemmende parameter. Antallet af vindinger vil derfor kunne variere. L0 er kun vejledende og kan godt være længere end angivet i tabellerne. Efter belastning vil fjederen sætte sig og derved opnå korrekt længde. Afvigelser ses oftest ved et stort vikleforhold ((De - d) / d), hvor fjederen har en lille tråd i forhold til diameteren.

Middeldiameter (Dm) tolerancer

Dm (mm)
Fra
Til
0,63
1,00
1,00
1,60
1,60
2,50
2,50
4,00
4,00
6,30
6,30
10,00
10,00
16,00
16,00
25,00
25,00
31,50
31,50
40,00
40,00
50,00
50,00
63,00
63,00
80,00
80,00
100,00
100,00
125,00
125,00
160,00
160,00
200,00
Gütegrad 2 (mm)
Vikleforhold (Dm / d)
4 ⇒ 8
8 ⇒ 14
14 ⇒ 20
+ - 0,07
+ - 0,10
+ - 0,15
+ - 0,08
+ - 0,10
+ - 0,15
+ - 0,10
+ - 0,15
+ - 0,20
+ - 0,15
+ - 0,20
+ - 0,25
+ - 0,20
+ - 0,25
+ - 0,30
+ - 0,25
+ - 0,30
+ - 0,35
+ - 0,30
+ - 0,35
+ - 0,40
+ - 0,35
+ - 0,45
+ - 0,50
+ - 0,40
+ - 0,50
+ - 0,60
+ - 0,50
+ - 0,60
+ - 0,70
+ - 0,60
+ - 0,80
+ - 0,90
+ - 0,80
+ - 1,00
+ - 1,10
+ - 1,00
+ - 1,20
+ - 1,40
+ - 1,20
+ - 1,50
+ - 1,70
+ - 1,40
+ - 1,90
+ - 2,20
+ - 1,80
+ - 2,30
+ - 2,70
+ - 2,10
+ - 2,90
+ - 3,30

Serie B: (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
I denne serie er antallet af vindinger ikke specificeret, da fjederen er produceret med en defineret ubelastet længde, og en bestemt kraft. For at ramme kræfterne vil antal vindinger være variablen.

Serie D: (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
Serien er produceret med det formål, at den kan bruges til test og prototyper der er derfor ingen tolerancer på denne serie. Da denne serie er til test, vil den afklippede fjeders vindinger variere fra fjeder til fjeder og fjederkonstanten kan derfor ikke defineres.

Datablad og 3d-cad

Ønsker du datablad i pdf eller 3d-cad tegning af fjeder i .step, .iges eller .sat format, kan de hentes gratis ved at trykke på 3d-cad symbolet ud for varenummer i tabellen.

Terminologi

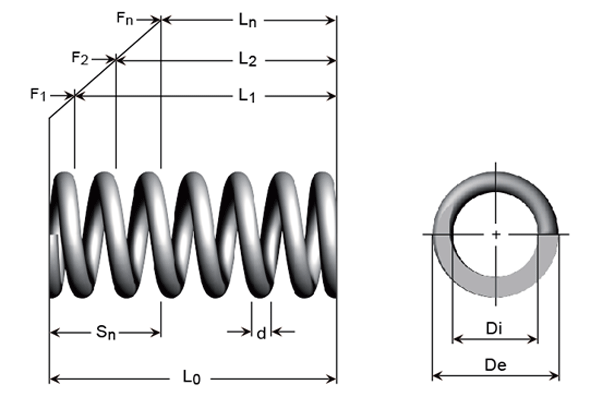

Teknisk tegning - Trykfjedre i pianotråd, elgalvaniseret tråd og rustfri tråd
d
=
Tråddiameter i mm
De
=
Udvendig diameter i mm (Di + (d*2))
Dm
=
Middel diameter i mm (De - d)
Di
=
Indvendig diameter i mm (De - (d*2))
n
=
Antal effektive fjedrende vindinger
nt
=
Vindinger total (n + 2)
L0
=
Fri ubelastet længde, L0 er kun vejledende, L0 kan variere noget.
L1
=
Belastet længde i mm ved F1
L2
=
Belastet længde i mm ved F2
Ln
=
Max belastet længde i mm (min. længde / max belastning)
F1
=
Delvis belastning i N (Newton) ved L1
F2
=
Yderligere belastning i N (Newton) ved L2
Fn
=
Max belastning i N (Newton) ved Ln (bør ikke anvendes)
sn
=
Max vandring (sammentrykning) i mm. (L0 - Ln) (bør ikke anvendes)
R
=
Fjederkonstant i N/mm
Dd
=
Dorndiameter som fjederen kan arbejde over
Dh
=
Huldiameter som fjederen kan arbejde i
1 N
=
0,10197 Kg
1 Kg
=
9,80665 N
Kraftberegning

Ønsker man at vide, hvor mange kræfter en trykfjeder giver ved en given længde/vandring, kan man benytte nedenstående formel:

Vandring (s) x Fjederkonstant (R)

Trykkes en fjeder 16 mm sammen (s) og har den en fjederkonstant på 3 N/mm (R), giver den en kraft på: 16 mm x 3 N/mm = 48 N

16 mm x 3 N/mm = 48 N (ca. 4,8kg)

Ønskes trykfjedre med meget høj fjederkonstant og bærekraft, kan farvede værktøjsfjedre anbefales. Læs mere her

Fjederkonstant

Fjederkonstanten fortæller noget om hvor mange kræfter en fjeder giver per millimeter den pressen sammen. Har en fjeder en fjederkonstant på 1,5 N/mm og den trykkes 10 mm sammen, så er kraften på fjederen 15 N

Serie A, B, C:  Fjederkonstanten er opgivet i tabellen.

Serie D:  Der forefindes ikke fjederkonstanter på denne serie fjedre. Disse fjedre er tiltænkt prøve og forsøg hvor man afkorter fjedrene i ønsket længde. Fjederkonstanten er afhængig af længden og derfor kan vi ikke oplyse en generel fjederkonstant.

Udformning af ender

Serie A:  (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
Fjedre med trådtykkelse til og med 0,8 mm er nedlagte men uden slibning.
Fjedre med trådtykkelse fra og med 1,0 mm, er nedlagte og slebne.

Serie B og C:  (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
Det fremgår af den enkelte vares produktside om den er nedlagt med eller uden slibning.

Serie D:  (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
Da serien er lavet med henblik på test og afklipninger, er der ikke nogen definition på endernes udformning.

Trykfjeder nedlagt med slib
Nedlagt med slib
Trykfjeder nedlagt uden slib
Nedlagt uden slib
Trykfjeder ikke nedlagt
Ikke nedlagt
Vikleretning

Normalt højre. Kraft og anvendelse påvirkes ikke af vikleretning.

Standard trykfjedre er ikke definerede med en specifik vikleretning. Afhængig af produktionen kan fjedrene være fremstillet som enten højre- eller venstreviklet. Ønskes en specifik vikleretning, er det muligt at få dem fremstillet som specialfjeder.

Fjederens levetid

Levetiden på en fjeder er generelt meget svært at definere. Utrolig mange parametre spiller ind, og det er derfor umuligt at definere en levetid.

Parametre der har stor indflydelse på levetid er bl.a.: Montering, monteringsmåde, antal bevægelser, vibrationer, chok påvirkninger, vrid, vandringslængde, Ikke-aksial vandring, temperatur, slid mod andre flader, anvendelsesmiljø, evt. rengøringsmidler, sideværdspåvirkninger, osv.

En trykfjeder bør altid dimensioneres, så den leverer den ønskede vandring og kraft, ved så lille en udnyttelsesgrad som mulig. Dette vil give fjederen den længst mulige levetid.

Belastes fjederen maksimalt eller udover det maksimale, vil den have kort levetid og kan få varige deformationer.

Derfor anbefaler vi at man ikke udnytter mere end 75% af de koniske fjedres maksimum vandring (Sn).

Andet

Hvis trykfjederen presses sammen til Ln ( maks. Belastet længde), vil den sætte sig. Trykfjederen vender dermed ikke tilbage til sin oprindelige længde.
