Trækfjedre i pianotråd, elgalvaniseret tråd og rustfri tråd

Teknisk tegning - Trækfjedre i pianotråd, elgalvaniseret tråd og rustfri tråd

Bestil mandag-torsdag før kl. 15.30 og fredag før kl. 14.45. Så sender vi samme dag med forventet levering inden for 2-4 dage. Dette gælder for alle lagerførte trækfjedre.

Se mængderabatter og priser ved at klikke på kurven ud for den ønskede vare.

Hvis den rette størrelse eller kraft ikke lagerføres, kan vi specialfremstille den ønskede trækfjeder i den ønskede mængde. Læs mere om specialproducerede trækfjedre her

Med hjælp fra vores sorteringssliders, har vi gjort det nemt og hurtigt at navigere rundt i vores sortiment med standard trækfjedre i mere end 3.000 forskellige størrelser.

Vi har alt fra små trækfjedre til store trækfjedre til brug overalt i industrien såvel som privat. Udvalget af standard trækfjedre tilbydes i længder fra 6,35 mm til 377,00 mm (ubelastet tilstand).

Udvalget er produceret efter gældende DIN-normer i den højeste kvalitet i Europa og Amerika.

Hvad er en trækfjeder?


En trækfjeder benyttes hvor der er brug for trækkraft. Det kunne f.eks være i industri- og landbrugsmaskiner. Store som små konstruktioner.

En trækfjeder akkumulerer en kraft når fjederen trækkes fra hinanden. Jo længere man strækker den, jo mere kraft akkumuleres. Kraften frigøres igen, når fjederen får lov til at vende tilbage til sin oprindelige længde. Bruges og dimensioneres en trækfjeder korrekt, kan den anvendes i meget lang tid. Se yderligere information under "Levetid" i teknisk information herunder.

Pianotråd: tørt miljø


Anbefalet anvendelse af fjedre i pianotråd er i tørt miljø. Materialet yder ingen rustbeskyttelse. Styrken på fjedre i pianotråd er ca. 10 % stærkere end fjedre i rustfri tråd.

Elgalvaniserede trækfjedre er fremstillet af pianotråd, som derefter er elektrogalvaniseret. Dermed får trækfjedrene en flot blank overflade. Elgalvaniseringen giver kun moderat korrosionsbestandighed, men benyttes fjederen i fugtigt miljø, vil levetiden være forlænget i forhold til samme fjeder i pianotråd uden overfladebehandling.

Rustri tråd: fugtigt miljø


Til fugtigt miljø anbefaler vi fjedre i rustfri tråd. Styrken på rustfri trækfjedre er ca. 10 % svagere end på fjedre i pianotråd.

Skal du bruge fjedre der udsættes for kraftige kemikalier eller saltvand, anbefaler vi fjedre i en bestemt type rustfri tråd (AISI 316). Disse har vi ikke på lager, men kan specialproducere dem efter ønske. Kontakt os for yderligere information.

Fjedre til afklipning og test


Er du i tvivl om hvilken længde/vandring du skal bruge, har vi fjedre i længder af 300, 500 og 1000 mm. som er produceret med det formål at de kan klippes til i længden og benyttes til prototyper og tests. Sortér på længderne via slider herunder.

Bemærk: Disse fjedre har ikke øjer. De skal bukkes op af kunden selv efter evt. afklipning til ønsket længde. For at forlænge levetid, anbefaler vi at bukkene bliver lavet i bløde buer uden skarpe buk eller hak.

Til fugtigt miljø anbefaler vi fjedre i rustfri tråd. Styrken på rustfri fjedre er ca. 10% svagere end på fjedre i pianotråd.

Rustfri 302

Anbefalet anvendelse af fjedre i pianotråd er i tørt miljø. Materialet yder ingen rustbeskyttelse. Styrken på fjedre i pianotråd er ca. 10% stærkere end fjedre i rustfri tråd.

Pianotråd

Elgalvaniserede trykfjedre er fremstillet af pianotråd, som derefter er elektrogalvaniseret. Elgalvaniseringen giver kun moderat korrosionsbestandighed

Galvaniseret

Filtrering
Mulige filtre
d - Trådtykkelse (mm)
De - Udvendig diameter (mm)
Di - Indvendig diameter (mm)
L0 - Fri længde (mm)
Ln - Maks. belastet længde (mm)
Sn - Maksimum vandring (mm)
Fn - Maksimum kraft ved Ln (N)
F0 - Forspænding (N)
R - Fjederkonstant (N/mm)
Lk - Fjederkrop (mm)
Serie
Materiale

Varer 1-10 af 2764

pr. side
Sorter faldende
Se priser - Tilføj til kurv Materiale d
Trådtykkelse (mm)
De
Udvendig diameter (mm)
Di
Indvendig diameter (mm)
L0
Fri længde (mm)
Lk
Fjederkrop (mm)
Ln
Maks. belastet længde (mm)
Sn
Maksimum vandring (mm)
Fn
Maksimum kraft ved Ln (N)
F0
Forspænding (N)
R
Fjederkonstant (N/mm)
Varenummer Lager Teknisk tegning Læs mere 3D CAD
Rustfri 302 0.18 1.60 N/A 6.35 3.79 13.72 7.37 1.19 0.11 0.15 E00630070250S E00630070250S
Pianotråd 0.18 1.60 N/A 6.35 3.79 13.72 7.37 1.42 0.13 0.18 E00630070250M E00630070250M
Rustfri 302 0.18 1.60 N/A 7.87 5.31 18.54 10.67 1.19 0.11 0.10 E00630070310S E00630070310S
Pianotråd 0.18 1.60 N/A 7.87 5.31 18.54 10.67 1.42 0.13 0.12 E00630070310M E00630070310M
Rustfri 302 0.18 1.60 N/A 9.65 7.09 23.62 13.97 1.19 0.11 0.07 E00630070380S E00630070380S
Pianotråd 0.18 1.60 N/A 9.65 7.09 23.62 13.97 1.42 0.13 0.09 E00630070380M E00630070380M
Rustfri 302 0.18 1.60 N/A 11.18 8.62 28.45 17.27 1.19 0.11 0.06 E00630070440S E00630070440S
Pianotråd 0.18 1.60 N/A 11.18 8.62 28.45 17.27 1.42 0.13 0.07 E00630070440M E00630070440M
Rustfri 302 0.18 1.60 N/A 12.70 10.14 33.27 20.57 1.19 0.11 0.06 E00630070500S E00630070500S
Pianotråd 0.18 1.60 N/A 12.70 10.14 33.27 20.57 1.42 0.13 0.07 E00630070500M E00630070500M

Varer 1-10 af 2764

pr. side
Sorter faldende
Materiale
Pianotråd

Tråden er certificeret efter DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbejdstemperaturer mellem -30 ºC og +120 ºC
Anbefalet anvendelse er i tørt miljø.

Rustfri tråd

Tråden er certificeret efter DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 - EN Norm 10270-3
Arbejdstemperaturer mellem -200 ºC og +250 ºC
Kan anvendes i et tørt samt et fugtigt og vådt miljø.

Ønskes trækfjederen i AISI 316, kan den laves efter opgave.

Galvaniseret tråd

Tråden er certificeret efter DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbejdstemperaturer mellem -30 ºC og +120 ºC
De galvaniserede trækfjedre er fremstillet i pianotråd, der er elektrogalvaniseret. Elektrogalvaniseringen betyder, at trækfjederen får en blank og mere korrosionsbestandig overflade.
Anbefalet anvendelse er i tørt miljø.

Tolerancer

Serie A og C: (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
Alle dimensioner og kræfter efter DIN 2097 (Gütegrad 2). DIN 2097 definerer kraften som den bestemmende parameter. Antal vindinger vil derfor kunne variere og er som følge heraf ikke angivet i disse serier.

Serie B: (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
Se mere information her. (linkt til tolerancer)

Serie D: (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
Serien er produceret med det formål, at den kan bruges til test og prototyper. Der er derfor ingen tolerancer på denne serie.

Da denne serie er til test, vil den afklippede fjeders vindinger variere fra fjeder til fjeder og fjederkonstanten kan derfor ikke defineres.

Datablad og 3d-cad

Ønsker du datablad i pdf eller 3d-cad tegning af fjeder i .step, .iges eller .sat format, kan de hentes gratis ved at trykke på 3d-cad symbolet ud for varenummer i tabellen.

Terminologi

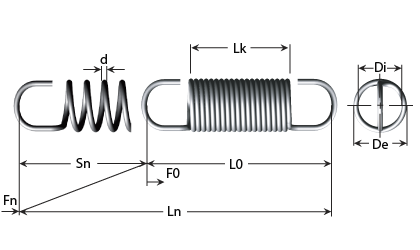

Teknisk tegning - Trækfjedre i pianotråd, elgalvaniseret tråd og rustfri tråd
d
=
Tråddiameter i mm
De
=
Udvendig diameter i mm (Di + (d*2))
LK
=
Ubelastet længde på fjederkrop
L0
=
Fri ubelastet længde, L0 er kun vejledende, L0 kan variere noget.
L1
=
Belastet længde i mm ved F1
L2
=
Belastet længde i mm ved F2
Ln
=
Max belastet længde i mm (min. længde / max belastning)
F0
=
Forspænding (N)
F1
=
Delvis belastning i N (Newton) ved L1
F2
=
Yderligere belastning i N (Newton) ved L2
Fn
=
Max belastning i N (Newton) ved Ln (bør ikke anvendes)
sn
=
Max vandring i mm. (L0 + Ln) (bør ikke anvendes)
R
=
Fjederkonstant i N/mm
LH
=
Indvendig øjehøjde i mm
m
=
Åbning (luft) ved øje i mm
x
=
Øjestilling
1 N
=
0,10197Kg
1Kg
=
9,80665N
Kraftberegning

Max kraft i Newton (Fn) for trækfjedre i certificeret pianotråd er ca. 10 % højere end for samme dimensioner i rustfrit fjederstål.

Beregning af forspænding (F0):
Forspænding (F0) på en trækfjeder kaldes også for initialkraften. Den angiver hvor mange kræfter der skal bruges for at aktivere trækfjederen.

Forspænding (F0) eller initialkraften er kun vejledende, da den kan variere fra produktion til produktion. Som tommelfingerregel kan man sige, at forspændingen (F0) svarer til ca. 10-15 % af maksimum kraft (Fn).

Forspænding (F0) = Maksimum kraft (Fn) - (Fjederkonstant (R) x Maksimum vandring (Sn))



Eksempelvis kan forspændingen for lagernummer 32600 (Fn = 237 N, R = 2,67 N/mm og Sn = 75,70 mm) beregnes til:

237 N - (2,67 N/mm * 75,70 mm) = 35 N

Beregning af fjederkraft ved en given længde:
Ønsker man at vide, hvor mange kræfter en trækfjeder giver ved en given længde/vandring, kan man benytte nedenstående formel:

Kraft ved en given længde (F1) = Forspænding (F0) + (Maksimum vandring (Sn) * Fjederkonstant (R))

Eksempelvis lagernummer 32600, hvor R = 2,67 N/mm, ønsker man at vide kraften ved en vandring på 55 mm og F0 er ca. 35 N.

35 N + (55 mm * 2,67 N/mm) = 182 N

Udformning af øjer

Serie A: (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
Tyske øjer efter DIN 2097, tilfældig vinkel.

Øjestillingen (X) er variabel, og øjerne kan derfor være drejet i forhold til hinanden. Den udvendige diameter på øjer kan godt overstige den udvendige diameter på kroppen.

Tysk Øje
Tysk Øje

Serie A: Tolerance på øjebredde
Tolerancen på afvigelser af øjebredde er bestemt ud fra nedenstående formel. Bemærk at man skal bruge en værdi bestemt ud fra fjederens vikleforhold for at kunne udregne tolerancen.

De + værdi fra vikleforhold tabel

Eksempel: Lagernummer 32600 har en trådtykkelse (d) på 2,5 mm. Den udvendige diameter (De) er 18 mm, hvilket giver en middeldiameter(Dm) på 15,5 mm.

Ud fra vikleforholdstabellen kan vi dermed finde frem til værdien der skal tillægges fjederens udvendige diameter (De) for at finde øjets max udvendige diameter.

Vikleforhold: 15,5 mm / 2,5 mm = 6,2 mm
Øjets maksimum bredde: 18 mm + (1,5 * 2,5 mm) = 21,75 mm

Vikleforholdtabel
Vikleforhold (dm/d)
Gütegrad 2
0 mm - 6 mm
d
6 mm - 12 mm
1,5 * d
12 mm +
Udformning af øjer kan ske efter aftale.

Serie A: - Tolerance på indvendig øjehøjde
Tolerance på indvendig øjehøjde (LH) er fra 0,8 til 1,1 * Dm.

F.eks: Lagernummer 32600 med en middeldiameter (Dm) på 15,5 mm.
Min. Indvendig øjehøjde = 0,8 * 15,5 mm = 12,4 mm.
Maks. Indvendig øjehøjde = 1,1 * 15,5 mm = 17,05 mm.

Øjehøjde (LH)
Øjehøjde (LH)

Serie B og C: (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
Øjer på denne serie er tyske øjer uden specifik øjeform og med tilfældig vinkel. Undtagelse er lagernummer 503 og 503RF der har engelske øjer.

Det tilstræbes at holde samme udvendige diameter på øjet som på fjederkroppen. Øjets udvendige diameter kan dog variere. Der er ingen tolerance på disse serier.

Engelsk øje
Engelsk øje

Serie D: (Se hvilken serie en fjeder tilhører i kolonnen "Serie" i tabellen)
På denne serie er der ingen øjer. Serien er tiltænkt test og afklipning. Øjer skal derfor laves af kunden selv. For at forlænge levetiden på fjederen, anbefales det at lave øjerne i bløde buer og uden hak. Hvis øjet bliver bukket for skarpt, kan der opstå et svagt punkt på fjederen.

Serie D har ikke øjer
Serie D har ikke øjer

Fjederens levetid

Levetiden på en fjeder er generelt meget svært at definere. Utrolig mange parametre spiller ind, og det er derfor umuligt at definere en levetid.

Parametre der har stor indflydelse på levetid er bl.a.: Montering, monteringsmåde, antal bevægelser, vibrationer, chok påvirkninger, vrid, vandringslængde, Ikke-aksial vandring, temperatur, slid mod andre flader, anvendelsesmiljø, evt. rengøringsmidler, sideværdspåvirkninger, osv.

En trækfjeder bør altid dimensioneres, så den leverer den ønskede vandring og kraft, ved så lille en udnyttelsesgrad som mulig. Dette vil give fjederen den længst mulige levetid.

Belastes fjederen maksimalt eller udover det maksimale, vil den have kort levetid og kan få varige deformationer.

Derfor anbefaler vi at man ikke udnytter mere end 75% af de koniske fjedres maksimum vandring (Sn).

Vikleretning

Normalt højre. Kraft og anvendelse påvirkes ikke af vikleretning.

Standard trækfjedre er ikke definerede med en specifik vikleretning. Afhængig af produktionen kan fjedrene være fremstillet som enten højre- eller venstreviklet. Ønskes en specifik vikleretning, er det muligt at få dem fremstillet som specialfjeder.

Andet

Ønskes trækfjedre med eksakt værdi på en af følgende parametre, er det muligt at få dem lavet efter opgave ved at kontakte os.
- Øjetype
- Øjehøjde (LH)
- Øjestilling (X)
- Øjebredde (såfremt fjederen skal indbygges i et rør)
- Åbning i øjet (m)
- Forspænding (F0)

Sikkerhedskrav til trækfjedre i konstruktioner hvor en person hænger i fjederen. F.eks Slyngevugger og hoppegynger

Ved anvendelse af fjedre til ”slyngevugger” eller hoppegynger, eller andre konstruktioner hvor en person på en eller anden måde hænger fra en konstruktion, skal man være opmærksom på følgende:

Deformering eller brud på fjeder
En fjeder er en teknisk genstand der kan deformeres eller der kan opstå brud ved anvendelse. Der kan være usynlige fejl i legeringen af en fjedertråd, og der kan under fremstilling af fjederen også ske fejl der kan svække fjederen. Forkert anvendelse af en fjeder kan også reducerer fjederens levetid samt resulterer i deformering eller brud på fjederen.

En fjeder skal altid dimensioneres således, at fjederen altid er beregnet med en sikkerhedsfaktor der til svarer risikoen ved anvendelse.

Sikkerhedsanordning - VIGTIGT!
Såfremt en fjeder anvendes i en konstruktion, hvor en person på en eller anden måde hænger fra en konstruktion, og fjederen skal være en bærende del mellem personen og konstruktionen, skal der laves en separat passende sikkerhedsanordning mellem personen og et fast punkt. Det sikrer, at personen ikke kan falde ned, såfremt fjederen deformeres eller der opstår brud på fjederen.

Det er altid den der anvender en fjeder - i enhver konstruktion hvor personer kan falde eller komme til skade på anden vis - der har ansvaret for at konstruktionen er korrekt udført således at der ikke kan opstå personskade såfremt en fjeder deformeres eller der opstår brud på fjederen.

Sodemann Industrifjedre A/S anbefaler IKKE at der anvendes fjedre i konstruktioner hvor personer hænger i fjederen.
