Trykfjedre i rustfrit fjedertråd

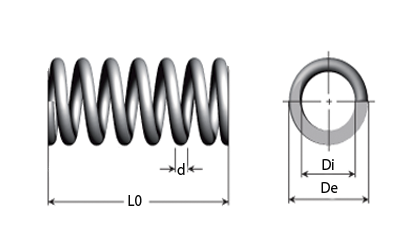

Trykfjedre - Rustfrit Fjederstål - Teknisk tegning - Serie D

Trykfjedre i serie D er produceret til test øjemed. Serien kan tilklippes, hvis du er i tvivl om hvilken længde, som er nødvendig. Serien lagerføres i længderne 300,00 mm, 500,00 mm og 1000,00 mm og utallige dimensioner af bl.a. indvendige og udvendige diametre.

Modellen kan anvendes i tørt og fugtigt miljø, men er dog ca. 10 % svagere end samme model i pianotråd. Derfor anbefales model i pianotråd, hvis anvendelse er i tørt miljø. Bemærk venligst at den maksimale kraft ikke er anført, da det afhænger af den ønskede længde.

Find de rette dimensioner ved at benytte sorteringssliderne. Hvis den rette størrelse eller kraft ikke lagerføres, kan vi specialfremstille den ønskede trykfjeder i den ønskede mængde. Kontakt os hvis dette ønskes.

Se mængderabatter ved at klikke på kurven ud for den ønskede vare.
Hvis trykfjedrene er på lager, er typisk levering inden for 24 timer ved bestilling før kl. 17:45 fra mandag - torsdag.
Fredag sender vi frem til kl. 15:45. Hvis ønsket varenummer kendes, er det muligt at indtaste dette øverst på siden for at komme direkte til varen.

Filtrering
Mulige filtre
d - Trådtykkelse (mm)
De - Udvendig diameter (mm)
Di - Indvendig diameter (mm)
L0 - Fri længde (mm)

Varer 1-10 af 50

Sorter faldende
Se priser - Tilføj til kurv Materiale d
Trådtykkelse (mm)
De
Udvendig diameter (mm)
Di
Indvendig diameter (mm)
L0
Fri længde (mm)
Serie Varenummer Lager Teknisk tegning Læs mere 3D CAD
Rustfri 302 0,40 2,40 1,60 1.000,00 D 29000 29000
Rustfri 302 0,40 3,60 2,80 1.000,00 D 29010 29010
Rustfri 302 0,50 3,70 2,70 1.000,00 D 29020 29020
Rustfri 302 0,50 4,50 3,50 1.000,00 D 29030 29030
Rustfri 302 0,63 4,63 3,37 1.000,00 D 29040 29040
Rustfri 302 0,63 5,63 4,37 1.000,00 D 29050 29050
Rustfri 302 0,65 6,00 4,70 300,00 D 16RF 16RF
Rustfri 302 0,75 7,00 5,50 300,00 D 17RF 17RF
Rustfri 302 0,80 5,80 4,20 1.000,00 D 29060 29060
Rustfri 302 0,80 7,10 5,50 1.000,00 D 29070 29070
  1. 29000
    På lager: 10
    Materiale Rustfri 302
    d - Trådtykkelse (mm) 0,40
    De - Udvendig diameter (mm) 2,40
    Di - Indvendig diameter (mm) 1,60
    L0 - Fri længde (mm) 1.000,00
    Serie D
  2. 29010
    På lager: 3
    Materiale Rustfri 302
    d - Trådtykkelse (mm) 0,40
    De - Udvendig diameter (mm) 3,60
    Di - Indvendig diameter (mm) 2,80
    L0 - Fri længde (mm) 1.000,00
    Serie D
  3. 29020
    På lager: 13
    Materiale Rustfri 302
    d - Trådtykkelse (mm) 0,50
    De - Udvendig diameter (mm) 3,70
    Di - Indvendig diameter (mm) 2,70
    L0 - Fri længde (mm) 1.000,00
    Serie D
  4. 29030
    På lager: 14
    Materiale Rustfri 302
    d - Trådtykkelse (mm) 0,50
    De - Udvendig diameter (mm) 4,50
    Di - Indvendig diameter (mm) 3,50
    L0 - Fri længde (mm) 1.000,00
    Serie D
  5. 29040
    På lager: 24
    Materiale Rustfri 302
    d - Trådtykkelse (mm) 0,63
    De - Udvendig diameter (mm) 4,63
    Di - Indvendig diameter (mm) 3,37
    L0 - Fri længde (mm) 1.000,00
    Serie D
  6. 29050
    På lager: 7
    Materiale Rustfri 302
    d - Trådtykkelse (mm) 0,63
    De - Udvendig diameter (mm) 5,63
    Di - Indvendig diameter (mm) 4,37
    L0 - Fri længde (mm) 1.000,00
    Serie D
  7. 16RF
    På lager: 307
    Materiale Rustfri 302
    d - Trådtykkelse (mm) 0,65
    De - Udvendig diameter (mm) 6,00
    Di - Indvendig diameter (mm) 4,70
    L0 - Fri længde (mm) 300,00
    Serie D
  8. 17RF
    På lager: 186
    Materiale Rustfri 302
    d - Trådtykkelse (mm) 0,75
    De - Udvendig diameter (mm) 7,00
    Di - Indvendig diameter (mm) 5,50
    L0 - Fri længde (mm) 300,00
    Serie D
  9. 29060
    På lager: 17
    Materiale Rustfri 302
    d - Trådtykkelse (mm) 0,80
    De - Udvendig diameter (mm) 5,80
    Di - Indvendig diameter (mm) 4,20
    L0 - Fri længde (mm) 1.000,00
    Serie D
  10. 29070
    På lager: 10
    Materiale Rustfri 302
    d - Trådtykkelse (mm) 0,80
    De - Udvendig diameter (mm) 7,10
    Di - Indvendig diameter (mm) 5,50
    L0 - Fri længde (mm) 1.000,00
    Serie D
pr. side
Materiale

DIN 17224 AISI 302 WERKSTOFF NR. 1.4310
Arbejdstemperaturer mellem -200 ºC og +250 ºC

Terminologi
Teknisk info - trykfjedre
d
=
Tråddiameter i mm
De
=
Udvendig diameter i mm (Di + (d*2))
Dm
=
Middel diameter i mm (De - d)
Di
=
Indvendig diameter i mm (De - (d*2))
n
=
Antal effektive fjedrende vindinger
nt
=
Vindinger total (n + 2)
L0
=
Fri ubelastet længde, L0 er kun vejledende, L0 kan variere noget.
L1
=
Belastet længde i mm ved F1
L2
=
Belastet længde i mm ved F2
Ln
=
Max belastet længde i mm (min længde / max belastning)
F1
=
Delvis belastning i N (Newton) ved L1
F2
=
Yderligere belastning i N (Newton) ved L2
Fn
=
Max belastning i N (Newton) ved Ln (bør ikke anvendes)
sn
=
Max vandring (sammentrykning) i mm. (L0 - Ln) (bør ikke anvendes)
R
=
Fjederkonstant i N/mm
Dd
=
Dorndiameter som fjederen kan arbejde over
Dh
=
Huldiameter som fjederen kan arbejde i
1 N
=
0,10197 Kg
1 Kg
=
9,80665 N
Fjederkonstant

Der forefindes ikke fjederkonstanter på denne serie af trykfjedre. Disse trykfjedre er tiltænkt prøver og forsøg hvor man afkorter fjedrene i den ønsket længde. Fjederkonstanten er afhængig af længden og derfor kan vi ikke oplyse en generel fjederkonstant.

Vikleretning

Normalt højre.

Andet

Såfremt trykfjederen presses sammen til Ln, vil den sætte sig. Den kommer dermed ikke tilbage til sin oprindelige længde (L0).

Dimensioner altid en trykfjeder, så fjederen leverer ønsket vandring og kraft ved minimal udnyttelsesgrad. Dette giver den længste levetid. Belastes trykfjederen ud over maksimumvandring/kraft (Ln), risikeres kort levetid og varig deformation.

Trykfjedre i Serie D er beregnet til prøver og forsøg, hvor man selv kan tilskære trykfjederen til den ønskede længde. Ender på trykfjedre nedlægges individuelt af kunden, når den korrekte længde er fundet.
