Serie D - Trækfjedre i rustfrit fjederstål

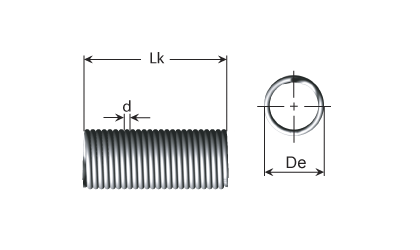

Trækfjedre - Teknisk tegning - Serie D

Trækfjedre i rustfrit fjederstål er hovedsageligt produceret til prototyper, da det er muligt for køber at skære og bukke øjer til individuelle behov. Serien lagerføres i tre forskellige længder: 300,00 mm, 500,00 mm og 1.000,00 mm. Modellen kan anvendes i både fugtigt og tørt miljø. Tilsvarende serie af trækfjedre tilbydes også i certificeret pianotråd.

Find de rette dimensioner ved at benytte sorteringssliderne. Hvis den rette størrelse eller kraft ikke lagerføres, kan vi specialfremstille den ønskede trækfjeder i den ønskede mængde. Kontakt os hvis dette ønskes.

Se mængderabatter ved at klikke på kurven ud for den ønskede vare.
Hvis trækfjedrene er på lager, er typisk levering inden for 24 timer ved bestilling før kl. 17:45 fra mandag - torsdag.
Fredag sender vi frem til kl. 15:45. Hvis ønsket varenummer kendes, er det muligt at indtaste dette øverst på siden for at komme direkte til varen.

Filtrering
Mulige filtre
d - Trådtykkelse (mm)
De - Udvendig diameter (mm)
Di - Indvendig diameter (mm)
Lk - Fjederkrop (mm)

Varer 1-10 af 48

pr. side
Sorter faldende
d
Trådtykkelse (mm)
De
Udvendig diameter (mm)
Di
Indvendig diameter (mm)
Lk
Fjederkrop (mm)
Materiale Varenummer Teknisk tegning Sammenlign Læs mere 3D CAD Lager Se priser - Tilføj til kurv
0,40 2,40 1,60 1000,00 Rustfri 302 49000 49000 -
0,40 3,40 2,60 1000,00 Rustfri 302 49010 49010 -
0,50 3,50 2,50 1000,00 Rustfri 302 49020 49020 -
0,50 5,50 4,50 1000,00 Rustfri 302 49030 49030 -
0,60 6,00 4,80 300,00 Rustfri 302 1RF 1RF -
0,63 4,50 3,24 1000,00 Rustfri 302 49040 49040 -
0,63 7,00 5,74 1000,00 Rustfri 302 49050 49050 -
0,75 7,00 5,50 300,00 Rustfri 302 2RF 2RF -
0,80 5,50 3,90 1000,00 Rustfri 302 49060 49060 -
1,00 7,00 5,00 1000,00 Rustfri 302 49080 49080 -
  1. 49000
    På lager: 42
    d - Trådtykkelse (mm) 0,40
    De - Udvendig diameter (mm) 2,40
    Di - Indvendig diameter (mm) 1,60
    Lk - Fjederkrop (mm) 1000,00
    Materiale Rustfri 302
  2. 49010
    På lager: 11
    d - Trådtykkelse (mm) 0,40
    De - Udvendig diameter (mm) 3,40
    Di - Indvendig diameter (mm) 2,60
    Lk - Fjederkrop (mm) 1000,00
    Materiale Rustfri 302
  3. 49020
    På lager: 64
    d - Trådtykkelse (mm) 0,50
    De - Udvendig diameter (mm) 3,50
    Di - Indvendig diameter (mm) 2,50
    Lk - Fjederkrop (mm) 1000,00
    Materiale Rustfri 302
  4. 49030
    På lager: 15
    d - Trådtykkelse (mm) 0,50
    De - Udvendig diameter (mm) 5,50
    Di - Indvendig diameter (mm) 4,50
    Lk - Fjederkrop (mm) 1000,00
    Materiale Rustfri 302
  5. 1RF
    På lager: 359
    d - Trådtykkelse (mm) 0,60
    De - Udvendig diameter (mm) 6,00
    Di - Indvendig diameter (mm) 4,80
    Lk - Fjederkrop (mm) 300,00
    Materiale Rustfri 302
  6. 49040
    På lager: 8
    d - Trådtykkelse (mm) 0,63
    De - Udvendig diameter (mm) 4,50
    Di - Indvendig diameter (mm) 3,24
    Lk - Fjederkrop (mm) 1000,00
    Materiale Rustfri 302
  7. 49050
    På lager: 2
    d - Trådtykkelse (mm) 0,63
    De - Udvendig diameter (mm) 7,00
    Di - Indvendig diameter (mm) 5,74
    Lk - Fjederkrop (mm) 1000,00
    Materiale Rustfri 302
  8. 2RF
    På lager: 533
    d - Trådtykkelse (mm) 0,75
    De - Udvendig diameter (mm) 7,00
    Di - Indvendig diameter (mm) 5,50
    Lk - Fjederkrop (mm) 300,00
    Materiale Rustfri 302
  9. 49060
    På lager: 11
    d - Trådtykkelse (mm) 0,80
    De - Udvendig diameter (mm) 5,50
    Di - Indvendig diameter (mm) 3,90
    Lk - Fjederkrop (mm) 1000,00
    Materiale Rustfri 302
  10. 49080
    På lager: 10
    d - Trådtykkelse (mm) 1,00
    De - Udvendig diameter (mm) 7,00
    Di - Indvendig diameter (mm) 5,00
    Lk - Fjederkrop (mm) 1000,00
    Materiale Rustfri 302

Varer 1-10 af 48

pr. side
Sorter faldende
Materiale

Max belastning i Newton (Fn) for trækfjedre i rustfrit fjederstål er 10 % - 12 % svagere end for samme dimensioner i certificeret pianotråd.

DIN 17224 AISI 302 WERKSTOFF NR. 1.4310
Arbejdstemperatur mellem -200 ºC og +250 ºC

Øjer

Øjer på trækfjederen ombukkes af kunden selv. Der er ikke øjer på denne serie.

Fjederkonstant

Der forefindes ikke fjederkonstanter på denne fjederserie. Disse fjedre er tiltænkt test og forsøg, hvor man afkorter fjedrene i ønsket længde. Fjederkonstanten er afhængig af længden, og derfor kan vi ikke oplyse en generel fjederkonstant.

Andet

Fjedrene er beregnet til prøver og forsøg, hvor man selv kan afklippe i den ønskede længde.
