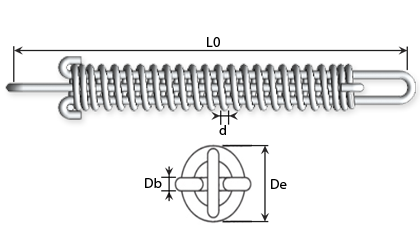

Teknisk tegning - Fortøjningsfjedre

Stort udvalg af fortøjningsfjedre

Fortøjningsfjedre er lagervarer og kan leveres inden for 1 til 2 hverdage. Vælg nemt den rette fortøjningsfjeder med nedenstående tabel. Find de rette dimensioner ved at benytte sorteringssliderne over tabellen. Vi har de fleste dimensioner på lager og klar til afsendelse.

En fortøjningsfjeder består af en trykfjeder og to bøjer. Med en bøjle i hver ende omdannes trykfjederen til en trækfjeder. Bøjlerne er stærkere end regulære øjer på trækfjedre. Fortøjningsfjedre anvendes oftest i forbindelse med fortøjning af både.


Filtrering
Mulige filtre
d - Trådtykkelse (mm)
De - Udvendig diameter (mm)
L0 - Fri længde (mm)
Ln - Maks. belastet længde (mm)
Sn - Maksimum vandring (mm)
Fn - Maksimum kraft ved Ln (N)
R - Fjederkonstant (N/mm)
db - Trådtykkelse bøjle (mm)

Varer 1-10 af 20

Side
pr. side
Sorter faldende
d
Trådtykkelse (mm)
De
Udvendig diameter (mm)
L0
Fri længde (mm)
Ln
Maks. belastet længde (mm)
Sn
Maksimum vandring (mm)
Fn
Maksimum kraft ved Ln (N)
R
Fjederkonstant (N/mm)
db
Trådtykkelse bøjle (mm)
Varenummer Teknisk tegning Sammenlign Læs mere Læg i kurv Lager 3D CAD
1,00 7,30 40,00 49,60 9,60 39,60 4,11 1,00 BF-10980 BF-10980 9
1,00 7,30 50,00 64,00 14,00 39,20 2,79 1,00 BF-10981 BF-10981 6
1,00 7,30 60,00 75,40 15,40 23,90 1,55 1,00 BF-10982 BF-10982 6
1,60 14,10 80,00 114,00 3,40 117,00 3,45 1,60 BF-10983 BF-10983 7
1,60 14,10 100,00 150,00 50,00 119,00 2,34 1,60 BF-10984 BF-10984 3
1,60 14,10 125,00 201,00 76,00 121,00 1,58 1,60 BF-10985 BF-10985 5
2,00 22,00 150,00 218,00 68,00 141,00 2,05 2,00 BF-10986 BF-10986 6
2,00 22,00 175,00 275,00 100,00 140,00 1,40 2,00 BF-10987 BF-10987 7
2,00 22,00 200,00 306,00 106,00 119,00 1,12 2,00 BF-10988 BF-10988 3
2,00 22,00 225,00 375,00 150,00 141,00 0,94 2,00 BF-10989 BF-10989 14
  1. BF-10980
    På lager: 9
    d - Trådtykkelse (mm) 1,00
    De - Udvendig diameter (mm) 7,30
    L0 - Fri længde (mm) 40,00
    Ln - Maks. belastet længde (mm) 49,60
    Sn - Maksimum vandring (mm) 9,60
    Fn - Maksimum kraft ved Ln (N) 39,60
    R - Fjederkonstant (N/mm) 4,11
    db - Trådtykkelse bøjle (mm) 1,00
  2. BF-10981
    På lager: 6
    d - Trådtykkelse (mm) 1,00
    De - Udvendig diameter (mm) 7,30
    L0 - Fri længde (mm) 50,00
    Ln - Maks. belastet længde (mm) 64,00
    Sn - Maksimum vandring (mm) 14,00
    Fn - Maksimum kraft ved Ln (N) 39,20
    R - Fjederkonstant (N/mm) 2,79
    db - Trådtykkelse bøjle (mm) 1,00
  3. BF-10982
    På lager: 6
    d - Trådtykkelse (mm) 1,00
    De - Udvendig diameter (mm) 7,30
    L0 - Fri længde (mm) 60,00
    Ln - Maks. belastet længde (mm) 75,40
    Sn - Maksimum vandring (mm) 15,40
    Fn - Maksimum kraft ved Ln (N) 23,90
    R - Fjederkonstant (N/mm) 1,55
    db - Trådtykkelse bøjle (mm) 1,00
  4. BF-10983
    På lager: 7
    d - Trådtykkelse (mm) 1,60
    De - Udvendig diameter (mm) 14,10
    L0 - Fri længde (mm) 80,00
    Ln - Maks. belastet længde (mm) 114,00
    Sn - Maksimum vandring (mm) 3,40
    Fn - Maksimum kraft ved Ln (N) 117,00
    R - Fjederkonstant (N/mm) 3,45
    db - Trådtykkelse bøjle (mm) 1,60
  5. BF-10984
    På lager: 3
    d - Trådtykkelse (mm) 1,60
    De - Udvendig diameter (mm) 14,10
    L0 - Fri længde (mm) 100,00
    Ln - Maks. belastet længde (mm) 150,00
    Sn - Maksimum vandring (mm) 50,00
    Fn - Maksimum kraft ved Ln (N) 119,00
    R - Fjederkonstant (N/mm) 2,34
    db - Trådtykkelse bøjle (mm) 1,60
  6. BF-10985
    På lager: 5
    d - Trådtykkelse (mm) 1,60
    De - Udvendig diameter (mm) 14,10
    L0 - Fri længde (mm) 125,00
    Ln - Maks. belastet længde (mm) 201,00
    Sn - Maksimum vandring (mm) 76,00
    Fn - Maksimum kraft ved Ln (N) 121,00
    R - Fjederkonstant (N/mm) 1,58
    db - Trådtykkelse bøjle (mm) 1,60
  7. BF-10986
    På lager: 6
    d - Trådtykkelse (mm) 2,00
    De - Udvendig diameter (mm) 22,00
    L0 - Fri længde (mm) 150,00
    Ln - Maks. belastet længde (mm) 218,00
    Sn - Maksimum vandring (mm) 68,00
    Fn - Maksimum kraft ved Ln (N) 141,00
    R - Fjederkonstant (N/mm) 2,05
    db - Trådtykkelse bøjle (mm) 2,00
  8. BF-10987
    På lager: 7
    d - Trådtykkelse (mm) 2,00
    De - Udvendig diameter (mm) 22,00
    L0 - Fri længde (mm) 175,00
    Ln - Maks. belastet længde (mm) 275,00
    Sn - Maksimum vandring (mm) 100,00
    Fn - Maksimum kraft ved Ln (N) 140,00
    R - Fjederkonstant (N/mm) 1,40
    db - Trådtykkelse bøjle (mm) 2,00
  9. BF-10988
    På lager: 3
    d - Trådtykkelse (mm) 2,00
    De - Udvendig diameter (mm) 22,00
    L0 - Fri længde (mm) 200,00
    Ln - Maks. belastet længde (mm) 306,00
    Sn - Maksimum vandring (mm) 106,00
    Fn - Maksimum kraft ved Ln (N) 119,00
    R - Fjederkonstant (N/mm) 1,12
    db - Trådtykkelse bøjle (mm) 2,00
  10. BF-10989
    På lager: 14
    d - Trådtykkelse (mm) 2,00
    De - Udvendig diameter (mm) 22,00
    L0 - Fri længde (mm) 225,00
    Ln - Maks. belastet længde (mm) 375,00
    Sn - Maksimum vandring (mm) 150,00
    Fn - Maksimum kraft ved Ln (N) 141,00
    R - Fjederkonstant (N/mm) 0,94
    db - Trådtykkelse bøjle (mm) 2,00

Varer 1-10 af 20

Side
pr. side
Sorter faldende
Materiale

Rustfri stål:
DIN 17224 AISI 302 WERKSTOFF NO. 1.4310
Arbejdstemperaturer mellem -200 ºC og +250 ºC

Terminologi
Teknisk information - bådfjedre fortøjningsfjedre
d
=
Tråd i mm (fjeder)
db
=
Tråd i mm (bøjle)
De
=
Udvendig diameter fjeder
Bi
=
Indvendig diameter bøjle
Lh
=
Bøjle højde indvendig
R
=
Fjederkonstant N/mm
L0
=
Ubelastet total længde målt indv. i bøjler
Ln
=
Max belastet længde
sn
=
Max vandring
Fn
=
Max kraft
1 N
=
0,10197 Kg
1 kg
=
9,80665 N
