3-bølgede fjederskiver

Stort udvalg af 3-bølgede fjederskiver

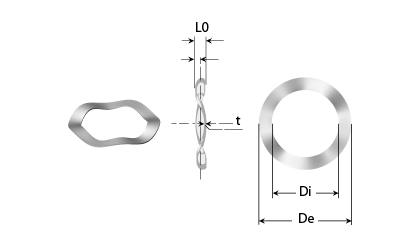

Teknisk tegning - 3-bølgede fjederskiver
Gå til teknisk information

Ved bestilling før 15:30 fra mandag-torsdag og fredag frem til kl. 14:45, sender vi varerne samme dag og levering forventes dagen efter, såfremt tallerkenfjedrene er på lager. Bestillinger lavet om fredagen, forventes leveret den efterfølgende mandag.

Se mængderabatter og priser ved at klikke på kurven ud for den ønskede vare.

Med sorteringssliderne nedenfor navigerer du nemt og hurtigt.

Hvad er en 3-bølget fjederskive?


3-bølgede fjederskiver anvendes til at reducere aksialt spil ved f.eks. kuglelejer eller andre steder, hvor begrænset fjedervandring er nødvendig. De mindste dimensioner har 2 bølger, og resten har 3 bølger. Læs mere nederst på siden eller tryk på 'Gå til teknisk information'.

Lagernumre der ender på 'R', er fremstillet af rustfrit fjederstål. Resten er produceret af almindeligt fjederstål.

Vis mere Vis mindre

64-70056-description

Fjederstål

64-70015-description

Rustfri 302
Filtrering
Mulige filtre
De - Udvendig diameter (mm)
Di - Indvendig diameter (mm)
t - Tykkelse (mm)
L0 - Fri længde (mm)
L1 - Belastet højde (mm)
F - Middelkraft ved L1 (N)
Antal bølger - (stk)
Materiale
  1. Fjederstål 38 Produkter
  2. Rustfri 302 10 Produkter

Varer 1-10 af 48

Sorter faldende
Se priser - Tilføj til kurv Materiale De
Udvendig diameter (mm)		 Di
Indvendig diameter (mm)		 t
Tykkelse (mm)		 L0
Fri længde (mm)		 L1
Belastet højde (mm)		 F
Middelkraft ved L1 (N)		 Antal bølger
(stk)		 Varenummer Lager Teknisk tegning Læs mere 3D CAD
Rustfri 302 4,65 3,40 0,09 0,58 0,30 1,70 2,00 W61300R W61300R
Rustfri 302 6,15 4,92 0,14 0,76 0,38 3,30 2,00 W61310R W61310R
Rustfri 302 7,75 6,17 0,17 0,76 0,38 3,30 2,00 W61320R W61320R
Fjederstål 9,32 6,73 0,15 0,76 0,38 13,40 3,00 W61330 W61330
Rustfri 302 9,32 6,73 0,15 0,76 0,38 13,40 3,00 W61340R W61340R
Fjederstål 12,29 10,08 0,23 0,74 0,51 17,80 3,00 W61350 W61350
Fjederstål 12,50 8,89 0,18 0,89 0,51 17,80 3,00 W61360 W61360
Rustfri 302 12,50 8,89 0,18 0,89 0,51 17,80 3,00 W61370R W61370R
Fjederstål 15,44 11,66 0,20 0,94 0,64 17,80 3,00 W61380 W61380
Fjederstål 15,70 11,18 0,20 1,02 0,64 17,80 3,00 W61390 W61390
  1. W61300R
    På lager: 6.135
    W61300R
    Materiale Rustfri 302
    De - Udvendig diameter (mm) 4,65
    Di - Indvendig diameter (mm) 3,40
    t - Tykkelse (mm) 0,09
    L0 - Fri længde (mm) 0,58
    L1 - Belastet højde (mm) 0,30
    F - Middelkraft ved L1 (N) 1,70
    Antal bølger - (stk) 2,00
  2. W61310R
    På lager: 7.117
    W61310R
    Materiale Rustfri 302
    De - Udvendig diameter (mm) 6,15
    Di - Indvendig diameter (mm) 4,92
    t - Tykkelse (mm) 0,14
    L0 - Fri længde (mm) 0,76
    L1 - Belastet højde (mm) 0,38
    F - Middelkraft ved L1 (N) 3,30
    Antal bølger - (stk) 2,00
  3. W61320R
    På lager: 4.812
    W61320R
    Materiale Rustfri 302
    De - Udvendig diameter (mm) 7,75
    Di - Indvendig diameter (mm) 6,17
    t - Tykkelse (mm) 0,17
    L0 - Fri længde (mm) 0,76
    L1 - Belastet højde (mm) 0,38
    F - Middelkraft ved L1 (N) 3,30
    Antal bølger - (stk) 2,00
  4. W61330
    På lager: 319
    W61330
    Materiale Fjederstål
    De - Udvendig diameter (mm) 9,32
    Di - Indvendig diameter (mm) 6,73
    t - Tykkelse (mm) 0,15
    L0 - Fri længde (mm) 0,76
    L1 - Belastet højde (mm) 0,38
    F - Middelkraft ved L1 (N) 13,40
    Antal bølger - (stk) 3,00
  5. W61340R
    På lager: 5.033
    W61340R
    Materiale Rustfri 302
    De - Udvendig diameter (mm) 9,32
    Di - Indvendig diameter (mm) 6,73
    t - Tykkelse (mm) 0,15
    L0 - Fri længde (mm) 0,76
    L1 - Belastet højde (mm) 0,38
    F - Middelkraft ved L1 (N) 13,40
    Antal bølger - (stk) 3,00
  6. W61350
    På lager: 26.612
    W61350
    Materiale Fjederstål
    De - Udvendig diameter (mm) 12,29
    Di - Indvendig diameter (mm) 10,08
    t - Tykkelse (mm) 0,23
    L0 - Fri længde (mm) 0,74
    L1 - Belastet højde (mm) 0,51
    F - Middelkraft ved L1 (N) 17,80
    Antal bølger - (stk) 3,00
  7. W61360
    På lager: 17
    W61360
    Materiale Fjederstål
    De - Udvendig diameter (mm) 12,50
    Di - Indvendig diameter (mm) 8,89
    t - Tykkelse (mm) 0,18
    L0 - Fri længde (mm) 0,89
    L1 - Belastet højde (mm) 0,51
    F - Middelkraft ved L1 (N) 17,80
    Antal bølger - (stk) 3,00
  8. W61370R
    På lager: 5.830
    W61370R
    Materiale Rustfri 302
    De - Udvendig diameter (mm) 12,50
    Di - Indvendig diameter (mm) 8,89
    t - Tykkelse (mm) 0,18
    L0 - Fri længde (mm) 0,89
    L1 - Belastet højde (mm) 0,51
    F - Middelkraft ved L1 (N) 17,80
    Antal bølger - (stk) 3,00
  9. W61380
    På lager: 446
    W61380
    Materiale Fjederstål
    De - Udvendig diameter (mm) 15,44
    Di - Indvendig diameter (mm) 11,66
    t - Tykkelse (mm) 0,20
    L0 - Fri længde (mm) 0,94
    L1 - Belastet højde (mm) 0,64
    F - Middelkraft ved L1 (N) 17,80
    Antal bølger - (stk) 3,00
  10. W61390
    På lager: 6.991
    W61390
    Materiale Fjederstål
    De - Udvendig diameter (mm) 15,70
    Di - Indvendig diameter (mm) 11,18
    t - Tykkelse (mm) 0,20
    L0 - Fri længde (mm) 1,02
    L1 - Belastet højde (mm) 0,64
    F - Middelkraft ved L1 (N) 17,80
    Antal bølger - (stk) 3,00
Side
pr. side

Rustfrit stål: WERKSTOFF NR. 1.4310 - Lagernumre der ender på 'R' er i rustfri udførelse.

Fjederstål: Ck67 WERKSTOFF NR. 1.1231 - Lagernumre der ikke ender på 'R' er i fjederstål.

Udvendig diameter (De) Tolerancer

De
(mm)
Fra
Til
2,54
12,70
12,71
25,40
25,41
38,10
38,11
50,80
50,81
76,20
76,21
101,60
101,61
127,00
127,01
152,40
152,41
203,20
Tolerancer
+ / - (mm)
+ / - (mm)
+ 0,254 / - 0,508
+ 0,381 / - 0,635
+ 0,508 / - 0,762
+ 0,508 / - 1,016
+ 0,508 / - 1,270
+ 0,508 / - 1,524
+ 0,508 / - 2,032
+ 0,508 / - 2,286
+ 0,508 / - 2,540

Indvendig diameter (Di) Tolerancer

Di
(mm)
Fra
Til
2,54
12,70
12,71
25,40
25,41
38,10
38,11
50,80
50,81
76,20
76,21
101,60
101,61
127,00
127,01
152,40
152,41
203,20
Tolerancer
+ / - (mm)
+ / - (mm)
+ 0,254 / - 0,508
+ 0,381 / - 0,635
+ 0,508 / - 0,762
+ 0,508 / - 1,016
+ 0,508 / - 1,270
+ 0,508 / - 1,524
+ 0,508 / - 2,032
+ 0,508 / - 2,286
+ 0,508 / - 2,540
