Bølgefjedre i rund tråd
Bølgefjedre i rund tråd
Bølgede fjedre i rund tråd af karbonstål. De kan benyttes i smalle, axiale rum, men kan stadig give stor kraft. Bølgefjedre i rund tråd og sort fjedertråd er lagervarer og kan leveres fra dag til dag.
Se mængderabatter ved at klikke på kurven ud for den ønskede vare.
54-70026-description
Carbon tråd
54-70015-description
Rustfri 302
Filtrering
Mulige filtre

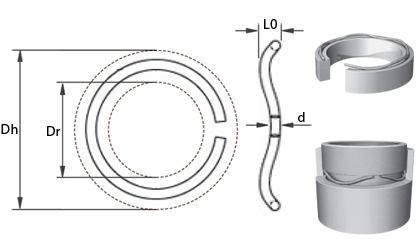

| Se priser - Tilføj til kurv | Materiale | d Trådtykkelse (mm) |
L0 Fri længde (mm) |
L1 Belastet højde (mm) |
Antal bølger (stk) |
Dh Reces hul (mm) |
Dr Reces aksel (mm) |
F1 Kraft (N) |
Varenummer | Lager | Teknisk tegning | Læs mere | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Carbon tråd | 0,79 | 1,57 | 1,32 | 3,00 | 12,70 | 10,36 | 156,00 | RW-0050 |
|
|||||
| Rustfri 302 | 0,97 | 1,96 | 1,63 | 3,00 | 15,88 | 13,13 | N/A | RW-0062-S17 |
|
|||||
| Carbon tråd | 0,97 | 1,96 | 1,63 | 3,00 | 15,88 | 13,13 | 223,00 | RW-0062 |
|
|||||
| Carbon tråd | 1,14 | 2,34 | 1,93 | 3,00 | 19,05 | 15,95 | 312,00 | RW-0075 |
|
|||||
| Carbon tråd | 1,30 | 2,64 | 2,18 | 3,00 | 22,23 | 18,80 | 356,00 | RW-0087 |
|
|||||
| Carbon tråd | 1,42 | 2,95 | 2,41 | 3,00 | 25,40 | 21,72 | 401,00 | RW-0100 |
|
|||||
| Carbon tråd | 1,42 | 3,07 | 2,41 | 4,00 | 34,93 | 31,06 | 534,00 | RW-0137 |
|
|||||
| Carbon tråd | 1,52 | 3,23 | 2,59 | 3,00 | 28,58 | 24,56 | 445,00 | RW-0112 |
|
|||||
| Carbon tråd | 1,52 | 3,25 | 2,59 | 4,00 | 38,10 | 34,01 | 579,00 | RW-0150 |
|
|||||
| Carbon tråd | 1,65 | 3,48 | 2,79 | 4,00 | 41,28 | 36,68 | 623,00 | RW-0162 |
|
- RW-0050På lager: 37
Materiale Carbon trådd - Trådtykkelse (mm) 0,79L0 - Fri længde (mm) 1,57L1 - Belastet højde (mm) 1,32Antal bølger - (stk) 3,00Dh - Reces hul (mm) 12,70Dr - Reces aksel (mm) 10,36F1 - Kraft (N) 156,00
- RW-0062-S17På lager: 43
Materiale Rustfri 302d - Trådtykkelse (mm) 0,97L0 - Fri længde (mm) 1,96L1 - Belastet højde (mm) 1,63Antal bølger - (stk) 3,00Dh - Reces hul (mm) 15,88Dr - Reces aksel (mm) 13,13F1 - Kraft (N)
- RW-0062På lager: 162
Materiale Carbon trådd - Trådtykkelse (mm) 0,97L0 - Fri længde (mm) 1,96L1 - Belastet højde (mm) 1,63Antal bølger - (stk) 3,00Dh - Reces hul (mm) 15,88Dr - Reces aksel (mm) 13,13F1 - Kraft (N) 223,00
- RW-0075På lager: 25
Materiale Carbon trådd - Trådtykkelse (mm) 1,14L0 - Fri længde (mm) 2,34L1 - Belastet højde (mm) 1,93Antal bølger - (stk) 3,00Dh - Reces hul (mm) 19,05Dr - Reces aksel (mm) 15,95F1 - Kraft (N) 312,00
- RW-0087På lager: 10
Materiale Carbon trådd - Trådtykkelse (mm) 1,30L0 - Fri længde (mm) 2,64L1 - Belastet højde (mm) 2,18Antal bølger - (stk) 3,00Dh - Reces hul (mm) 22,23Dr - Reces aksel (mm) 18,80F1 - Kraft (N) 356,00
- RW-0100På lager: 13
Materiale Carbon trådd - Trådtykkelse (mm) 1,42L0 - Fri længde (mm) 2,95L1 - Belastet højde (mm) 2,41Antal bølger - (stk) 3,00Dh - Reces hul (mm) 25,40Dr - Reces aksel (mm) 21,72F1 - Kraft (N) 401,00
- RW-0137På lager: 2
Materiale Carbon trådd - Trådtykkelse (mm) 1,42L0 - Fri længde (mm) 3,07L1 - Belastet højde (mm) 2,41Antal bølger - (stk) 4,00Dh - Reces hul (mm) 34,93Dr - Reces aksel (mm) 31,06F1 - Kraft (N) 534,00
- RW-0112På lager: 5
Materiale Carbon trådd - Trådtykkelse (mm) 1,52L0 - Fri længde (mm) 3,23L1 - Belastet højde (mm) 2,59Antal bølger - (stk) 3,00Dh - Reces hul (mm) 28,58Dr - Reces aksel (mm) 24,56F1 - Kraft (N) 445,00
- RW-0150På lager: 8
Materiale Carbon trådd - Trådtykkelse (mm) 1,52L0 - Fri længde (mm) 3,25L1 - Belastet højde (mm) 2,59Antal bølger - (stk) 4,00Dh - Reces hul (mm) 38,10Dr - Reces aksel (mm) 34,01F1 - Kraft (N) 579,00
- RW-0162På lager: 1
Materiale Carbon trådd - Trådtykkelse (mm) 1,65L0 - Fri længde (mm) 3,48L1 - Belastet højde (mm) 2,79Antal bølger - (stk) 4,00Dh - Reces hul (mm) 41,28Dr - Reces aksel (mm) 36,68F1 - Kraft (N) 623,00
Materiale
Karbonstål - SAE 1070/1090
Tolerancer
Kraft (F1): Vejledende.
Andet
Bølgefjedre i rund tråd kan bestilles i rustfri behandling (EN 10270-3-1.4568), men lagerføres i Carbon Steel - SAE 1070/1090.
