Hvad er en torsionsfjeder / vridfjeder?

Kært barn har mange navne - torsionsfjedre kaldes også for vridfjeder, drejefjeder og armfjeder.

Torsionsfjedre anvendes til at yde et drejningsmoment eller ophobe rotationsenergi i en konstruktion.

En torsionsfjeder monteres typisk på en aksel. Akslen er dimensioneret så der lige er tilpas luft mellem aksel og indvendig side af fjederkroppen. Der må ikke være for meget eller for lidt luft imellem akslen og fjederkroppen. Hvis der er for meget luft kan fjederkroppen kollapse, og hvis der er for lidt luft, kan fjederkroppen låse på akslen ved belastning.

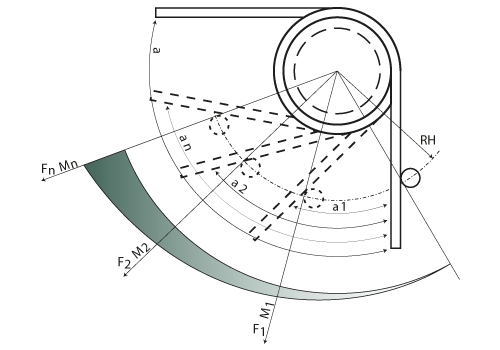

Vridfjedre - Rotation

Benene på torsionsfjederen er fastgjort til emner, der roterer omkring torisionsfjederens centerakse. Vridfjederen vil forsøge at skubbe emnerne tilbage til udgangspunktet. En vridfjeder skal altid belastes, så der "trækkes" i tråden så fjederkroppen vil lukke sig - som vist på ovenstående billede.

Torisionsfjedre / vridfjedre er lagervarer i både højre- og venstreviklede udgaver.

Nedenstående vist venstreviklet.

Vridfjedre

Vridfjedre i brug
